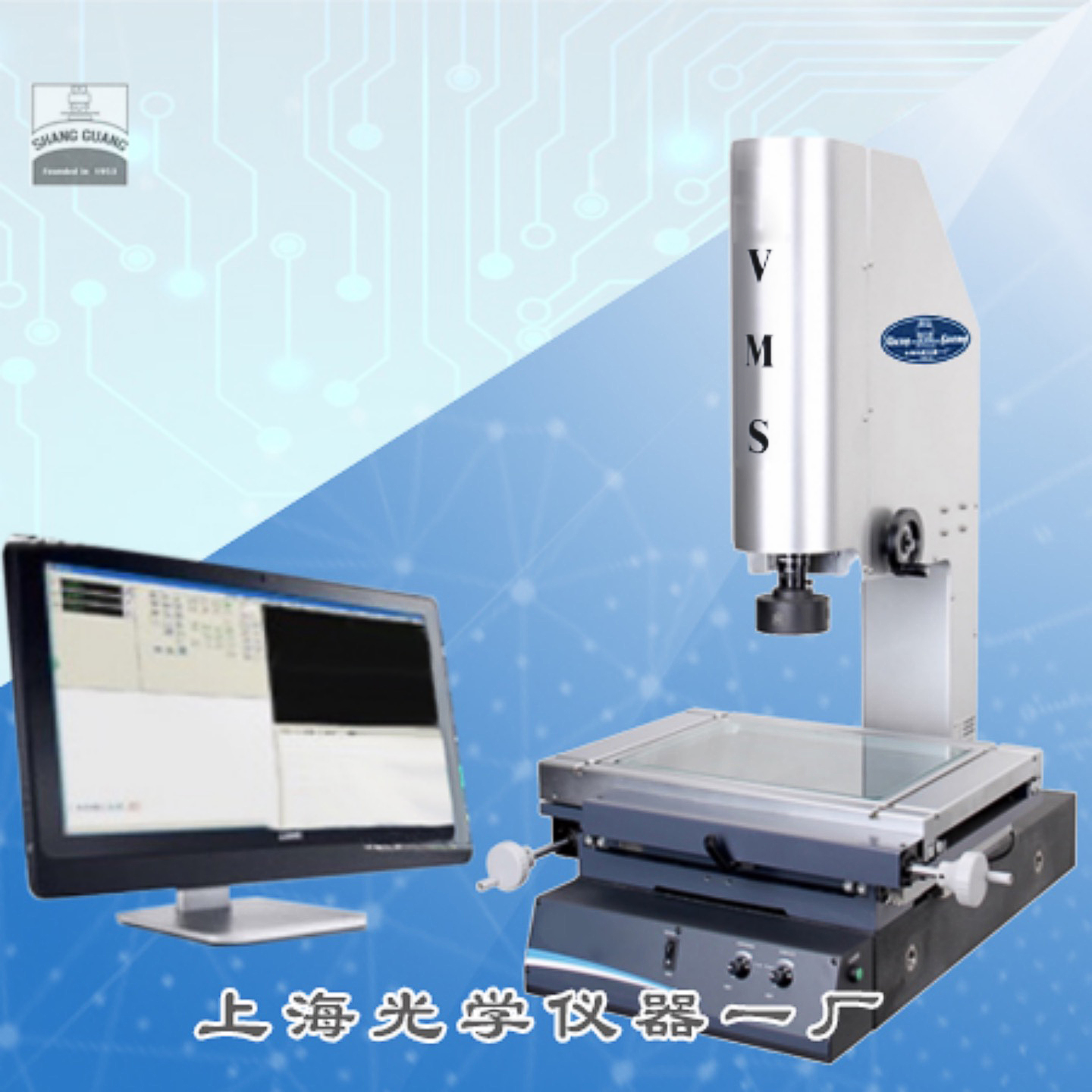

F型手動影像測量儀

一、產品簡介

VMS-F型系列手動影像測量儀品質優良，性能穩定。配合專用測量軟件儀器具有多種數據處理、顯示、輸入、輸出功能，采用專業測量軟件對測繪圖形進行處理。適用于以二維坐標測量為目的的一切領域，在機械、電子、航空、航天、兵工、儀表、塑膠等行業被廣泛使用。

二、產品特點

1. 專用測量軟件，和彩色千兆網絡攝像機

2. 軟件輔助調光，便于使用者知道光是否過度飽和

3. 可通過激光指示器尋找被測工件的具體位置，可適應復雜的工件測量

4. 可實現高度輔助測量

5. 采用T型槽工作臺，方便各種夾治具的安裝不受限制

6. 光柵尺分辨力為0.5μm

7. 腳踏開關與軟件配合，操作更簡便

三、技術規格

型號		VMS-2010F	VMS-3020F	VMS-4030F
工作臺	金屬臺尺寸(mm)	404 × 228	500× 330	606 × 466
	玻璃臺尺寸(mm)	260 × 160	350 × 250	4 5 0 × 350
	運動行程(mm)	200 × 100	300 ×200	400 ×300
X、Y、Z數顯分辨率		0.5 μm
示值誤差		E_1XY=(2.5+L/100)μm
截面原點一致性誤差(μm)		E 0＜2 0 ( Z軸升降行程100mm)
儀器重量(kg)		110	140	240
Z軸升降行程(mm)		150(可訂購至200、300、400)(配同軸光鏡頭,表面光到玻璃面距離為70mm)		可訂購至400
影像系統		攝像機：彩色千兆網絡攝像機
		變倍鏡頭倍率： 0.58X～7.5X
		視頻總倍率： 27.4～351.3X (24"顯示器)
		物方視場（對角線）： 14mm～1.4mm
儀器外形尺寸(長×寬×高)mm		540 × 560 ×850	760×600 × 900	970 × 670 ×940
儀器重量(kg)		110	140	240
注： 1、建議放置臺:載重需 ≥350kg 尺寸:1000×600×500(mm) 2、物方視場為對角線的長度，當您選擇不同的配置時，價位會有所不同
