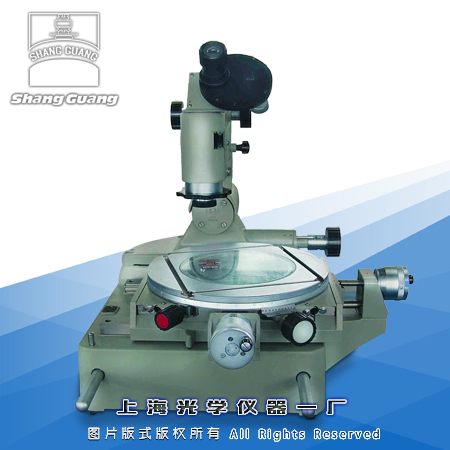

JGX-2大型工具顯微鏡是一種以影象法作為測量基礎的精密光學測量儀器，加上測刀也能以軸切法來進生更精確的測量。儀器備有多種附件，從而使測量項目有所增加。并配備不同的放大倍率，以便對微小工件也能作精確的測定，在儀器上配裝附加的投影設備后，還可作為輪廓投影儀使用。 一、大型工具顯微鏡 JGX-2參數

類   型	JGX-2
測 量 范 圍	縱向移動	應用測微螺桿：0-25mm
		應用測微螺桿及量塊：0-150mm
	橫向移動	應用測微螺桿：0-25mm
		應用測微螺桿及量塊：0-50mm
圓工作臺直徑	280mm
圓工作臺旋轉角度范圍	0-360°
顯微鏡立桿側向傾斜角度范圍	±12°
測角目鏡分度范圍	0-360°
輪廓目鏡分度范圍	±7°
物鏡至工作臺間較大的間距	≈200mm
光軸中心至立柱間較大間距	≈166mm
頂針架裝夾工件的較大長度	直徑≤ф39mm的工件：315mm
	直徑≤ф85mm的工件：235mm
V型支架裝夾工件的較大直徑	130mm
工作距離與視場直徑	物鏡放大倍率		總放大倍數	工作距離	視場直徑
	1X		10X	≈78mm	≈21mm
	3X		30X	≈69mm	≈7mm
	5X		50X	≈49mm	≈4.2mm
儀器外形尺寸	長*寬*高（900*600*550mm）
儀器與外包裝重量	150公斤

二、成套性

1	儀器主體	8	V型支架、頂針架(包括內外頂各一對)
2	測量照明燈、測角目鏡燈	9	無中心夾具
3	測角目鏡、雙象目鏡	10	光學測孔器
4	螺紋輪廓目鏡	11	壓板座（包括壓腳2只）
5	物鏡:1X、3X(安裝在儀器上)、5X	12	定焦桿
6	量塊:25毫米、50毫米、75毫米	13	6V30W燈泡、GY6—2.1儀器燈泡、保險絲1A
7	反射照明燈、變壓器	14	隨機文件
