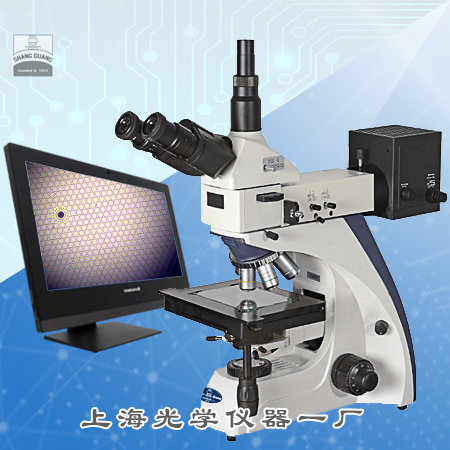

SG-639R半導體檢測顯微鏡

一、產品簡介

SG-639R顯微鏡采用了反射和透射兩種照明形式，并配有落射偏光裝置。在反射光照明下可以進行明場和偏光觀察，又可在透射光照明下作明場觀察。穩定、高品質的光學系統滿足您高要求的成像質量，寬闊的機身更體現整體剛性，T形的外觀設計為您提供了穩定的基座。人性化的設計，簡便的操作將您從繁重的工作壓力中解放出來，從而讓您全部的精力投入實驗之中。儀器可用于金相、礦物、晶體、微電子等方面進行觀察與分析研究等，是工廠、高等院校、科研機構及電子工業部門的首選。

二、產品特點

1. 本儀器采用了反射和透射兩種照明方式

2. 采用了反射和透射兩種照明形式，并配有落射偏光裝置

3. 在反射光照明下可以進行明場和偏光觀察，又可在透射光照明下作明場觀察

4. 穩定、高品質的光學系統滿足您高要求的成像質量，寬闊的機身更體現整體剛性，T形的外觀設計為您提供了穩定的基座

5. 人性化的設計，簡便的操作將您從繁重的工作壓力中解放出來，從而讓您全部的精力投入實驗之中

6. 檢測顯微鏡配置了數碼攝影系統，各種放大倍率，并由計算機對圖像進行各種處理、編輯、保存和輸出(如打印等) 或進入多媒體系統及電子信箱

三、技術規格

1. 光學系統：采用無限遠校正光學系統。

2. 觀察鏡筒:30°傾斜三目鉸鏈式觀察頭，瞳距48mm-75mm，可100%通光攝影。

3. 平場目鏡:帶膠眼罩WF10×/φ22mm目鏡，屈光度±5°可調

4. 無限遠長距平場物鏡

5. 轉換器:五孔(內向式滾珠內定位)

6. 調焦機構:粗微動同軸調焦,帶鎖緊和限位裝置,微調0.0002mm

7. 移動載物臺：尺寸180mm×160mm ,移動范圍:橫向80mm×縱向50mm,帶玻璃平臺。

8. 聚光鏡:采用燕尾導軌齒輪齒條傳動升降，NA.1.25 阿貝聚光鏡帶可變光欄和濾色片

9. 照明系統:

①　落射照明：柯勒照明,帶可變孔徑光欄和可變視場光欄，鹵素燈12V30W亮度連續可調

②　透射照明:鹵素燈12V30W,亮度連續可調; N.A1.25阿貝聚光鏡,帶可變孔徑光欄和濾色片

10. 偏光裝置：檢偏鏡可以360度轉動。起偏鏡和檢偏鏡均可移出光路

11. 濾色片：插板式濾色片（藍、綠、中性）

12. 適配鏡：直徑：59mm,放大倍率：0.5倍 ，內調焦距：0～3mm 調焦后可鎖緊

13. 顯微鏡工業相機圖像采用Sony COMS傳感器,像素630萬;芯片靶面：1/1.8"；像素:2.4x2.4(μm);圖像采集速度:15@3072x2048,26@1536x1024；G光靈敏度：0.15mv-425mv;曝光時間: 0.244ms-2s；光譜響應范圍：380-650nm(有紅外截止濾光片情況下)；掃描方式:逐行掃描；快門:電子快門；數據接口:USB3.0；白平衡:ROI 白平衡/手動調整。

14. 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；圓、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數量。

四、配置清單

1. 金相顯微鏡/1臺

2. WF10×高眼點平場目鏡/1對

3. 長距平場消色差物鏡5×、10×、20×、50×、100×/各1只

4. 專用適配鏡/1只

5. YH-630顯微鏡工業相機/1只

6. 校準尺0.01mm/1片

7. 鹵素燈12V30W/2只

8. 濾色片（藍、綠、中性）/1組

9. 偏光裝置/1套

10. 產品說明書，合格證及保修卡/1份
